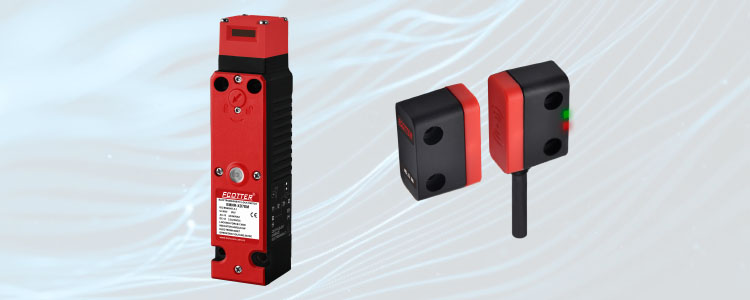

ECOTTER安全门锁和非接触安全门开关串联安装,这里简单分析一下。安全门锁有插拔钥匙控制触点通断和上电断电控制触点两种方式,而非接触安全门开关只有执行器触发一种方式。可以通过组合串联控制整体的通断。
串联组合有:1、插钥匙+执行器触发导通;2、拔钥匙++执行器触发导通;3、门锁上电+执行器触发导通;4、门锁断电+执行器触发导通等选择。
现在我们分析1、插钥匙+执行器触发导通的串联方式,首先选择一款插钥匙触点导通的安全门锁。

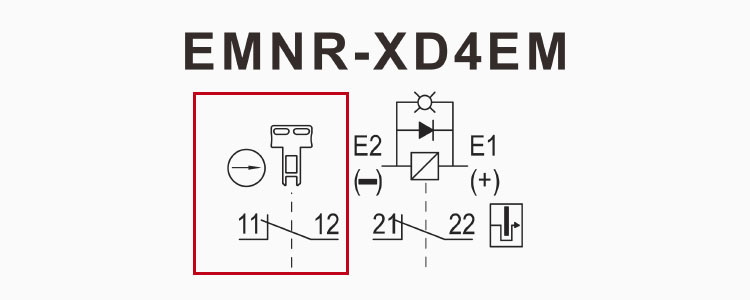

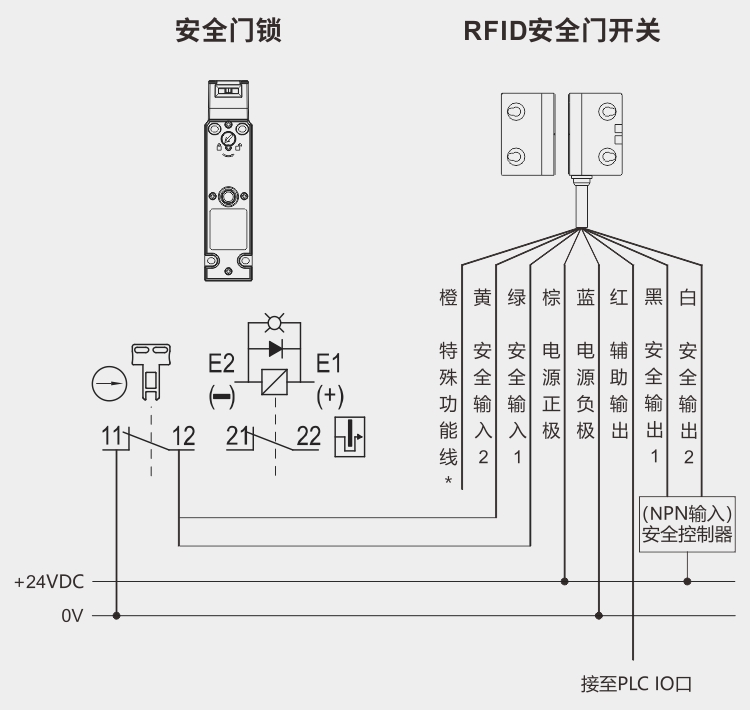

选型时,我们需要关注钥匙控制这一项,选择插钥匙触点导通的安全门锁。然后进行接线,接线时根据非接触安全门开关的类型,比如NPN型的,我们在安全门锁的触点接一边负极,一边接非接触安全门开关的信号输入线,让钥匙插入时触点导通,相当于导通负极和开关的信号输入线。下面我们通过图来了解接线。
如此就可以完成安全门锁和非接触安全门开关的串联安装。ECOTTER电磁式安全门锁有两组触点、四组触点、六组触点可选。非接触安全门开关采用RFID无线射频原理,都可以增加设备的安全性。
