ECOTTER 新型 超高精度激光位移传感器 LSA-30

作者:admin 来源:天工 时间:2024-12-19 阅读:14 次

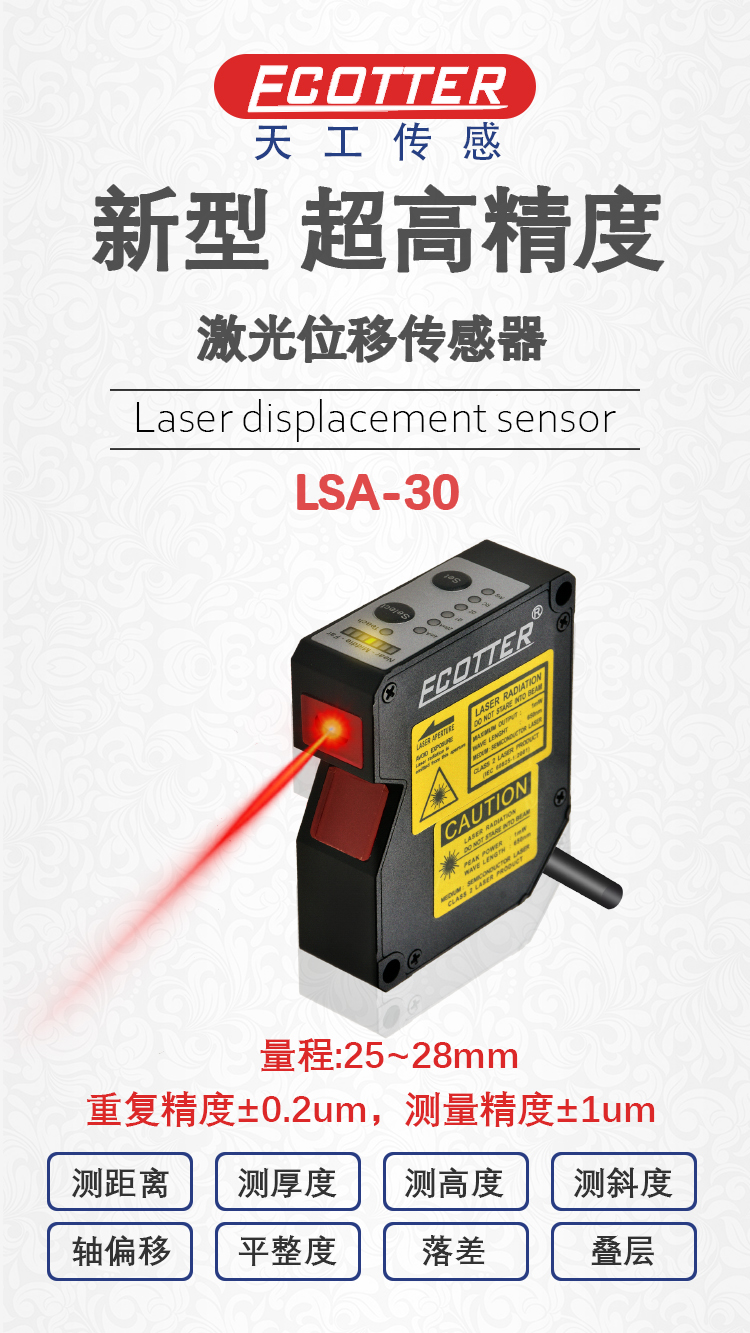

ECOTTER 新型 超高精度激光位移传感器 LSA-30 是一种利用激光技术进行测量的传感器,它能够非接触地精确测量被测物体的位置、位移等变化,LSA-30 的量程:25~28mm,重复精度:±0.2um,线性度精度:±1um。


一、工作原理

ECOTTER 新型 超高精度 激光位移传感器 LSA-30的工作原理是利用激光光束照射到被测物体上,通过测量反射回来的光线的路径和相位差异,来计算出被测物体的位置。激光发射器通过镜头将可见红色激光射向被测物体表面,经物体表面散射的激光通过接收器镜头,被内部的CCD线性相机接收。根据不同的距离,CCD线性相机可以在不同的角度下“看见”这个光点。根据这个角度及已知的激光和相机之间的距离,数字信号处理器就能计算出传感器和被测物体之间的距离。同时,光束在接收元件的位置通过模拟和数字电路处理,如电压电流模拟量,或串口RS422\RS485等通讯,并通过微处理器分析,计算出相应的输出值。


二、应用领域

激光位移传感器在多个领域都有广泛的应用,包括但不限于:

  1. 尺寸测定:用于微小零件的位置识别、传送带上有无零件的监测、材料重叠和覆盖的探测、机械手位置(工具中心位置)的控制、器件状态检测、器件位置的探测(通过小孔)、液位的监测、厚度的测量、振动分析、碰撞试验测量以及汽车相关试验等。
  2. 金属薄片和薄板的厚度测量:通过测量金属薄片(薄板)的厚度,厚度的变化检出可以帮助发现皱纹、小洞或者重叠,以避免机器发生故障。
  3. 气缸筒的测量:同时测量角度、长度、内/外直径偏心度、圆锥度、同心度以及表面轮廓等。
  4. 生产线上灌装级别的检查:激光位移传感器集成到灌装产品的生产制造中,当灌装产品经过传感器时,就可以检测到是否填充满。
  5. 均匀度的检查:在要测量的工件运动的倾斜方向放置几个激光传感器,直接通过一个传感器进行度量值的输出,也可以用软件计算出度量值,并根据信号或数据读出结果。


三、性能参数

激光位移传感器的性能参数包括线性精度、分辨率、重复精度、采样周期和频率、满量程等。这些参数对于传感器的测量精度和稳定性至关重要。例如,线性精度表示测量值和实际位移的误差,分辨率则一般指的是传感器的最小量程。


四、特点

激光位移传感器的优点主要包括:

  1. 高精度:能够非接触地精确测量被测物体的位置和形变。
  2. 体积小、重量轻:便于安装在设备上。
  3. 非接触感应:可以长距离测量,也可以测量微小物体。
  4. 测量范围广:大部分物体都可以测量。


综上所述,激光位移传感器是一种高精度、高效率、无接触的测量方法,在制造业、材料科学、医疗科技等领域都有广泛的应用。在选购和使用时,需要根据具体的应用场景和需求来选择合适的性能参数和型号。
