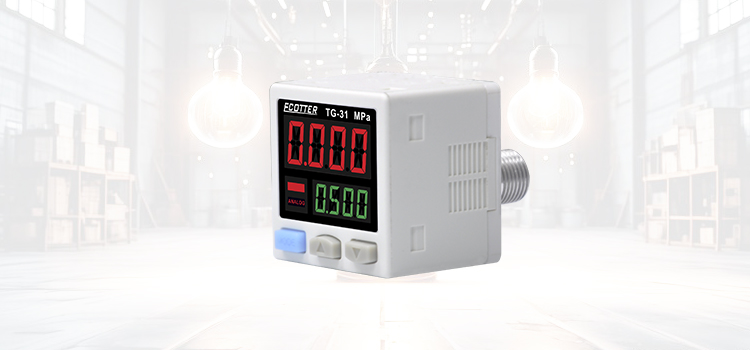

ECOTTER模拟量压力表是一种能将压力信号转换为连续电信号（如4-20mA或1-5V）输出的仪表，广泛应用于工业自动化控制系统中，实现压力数据的远传与实时监控。
核心特点
- 信号类型：常见为 4-20mA 电流信号或 1-5V 电压信号，其中4-20mA抗干扰能力强，适合长距离传输。
- 工作原理：通过内部压力传感器感知压力变化，将机械形变转化为电信号，经电路处理后输出标准模拟量信号。
- 优势：可连续反映压力变化过程，支持接入PLC、DCS等控制系统，实现自动化监测与控制。
常见应用场景
- 工业流程中的气压、液压监控
- 空压机、锅炉等设备的压力远传
- 汽车制动系统压力检测
- 自动化产线的闭环控制
接线与使用要点
- 确认信号类型：查看仪表铭牌或说明书，确认是4-20mA还是1-5V输出。
-
正确接线：
- 供电：通常使用 24V直流电源，注意正负极连接。
- 信号输出：将压力表模拟量输出线接入控制系统的模拟量+输入通道,再将控制系统的模拟量-输入接到负极。
- 调试校准：通电后用标准压力源对比读数，必要时进行零点和满量程校准。
