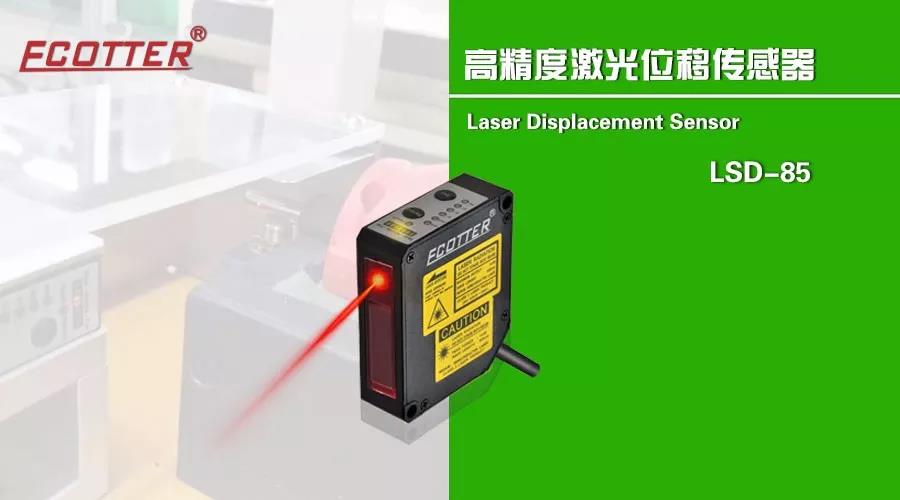

激光位移LSD-85 高精度

作者:admin 来源:天工 时间:2018-06-01 阅读:1786 次

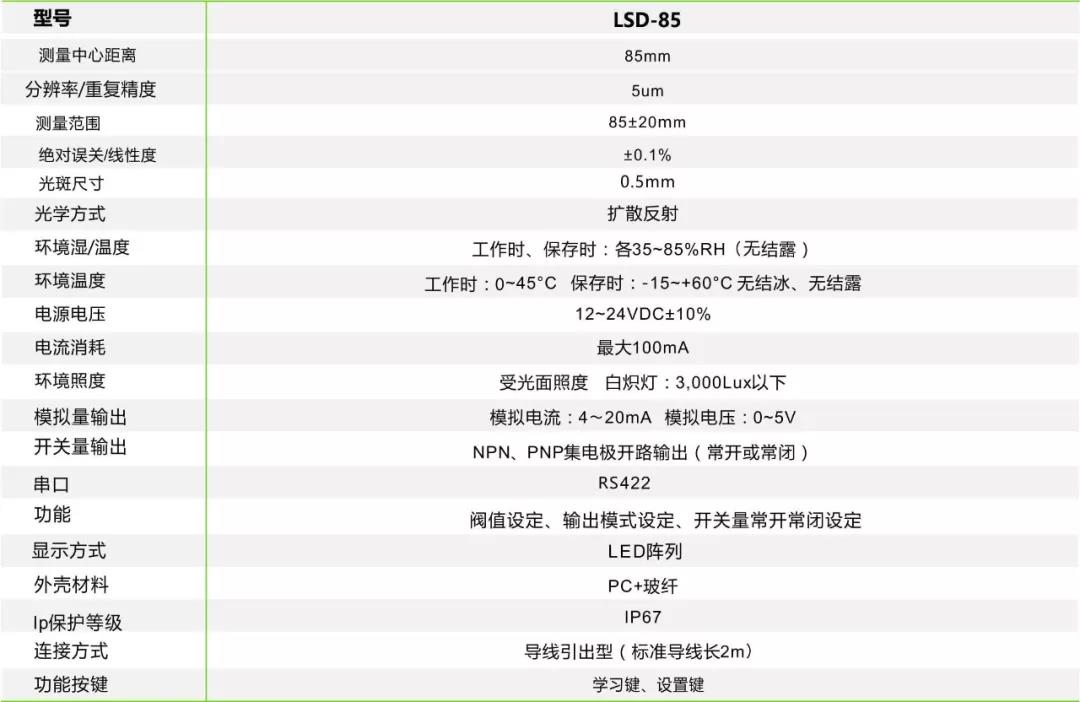

产品参数

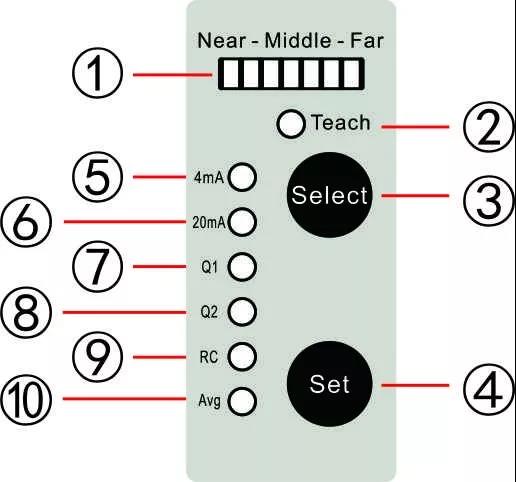

操作界面


1   距离指示灯

2   设置指示灯

3   Select选择键

4   SET设置键

5  4mA模拟量设置(指示灯)

6   20mA模拟量设置(指示灯)

7   开关量输出1/模拟固定输出(指示灯)

8   开关量输出2(指示灯)

9   外部控制设置(指示灯)

10   数据采集频率设置/光强设置(指示灯)

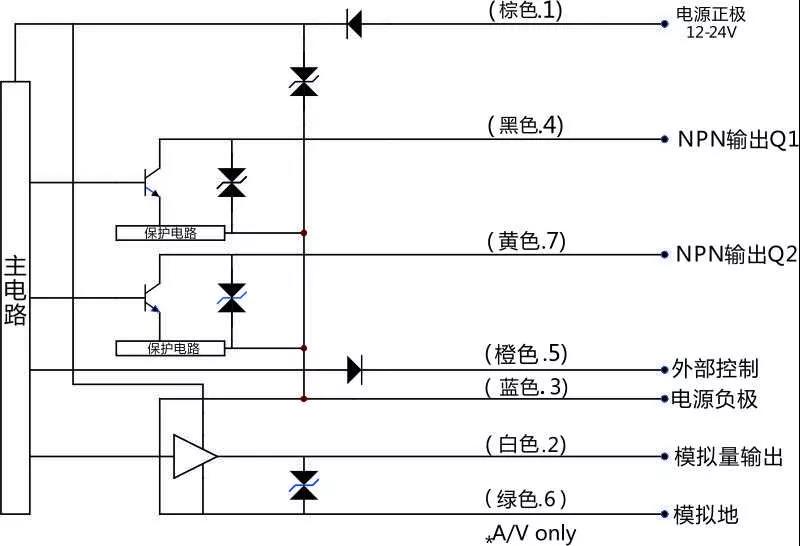

产品接线图



模拟量输出


串口输出

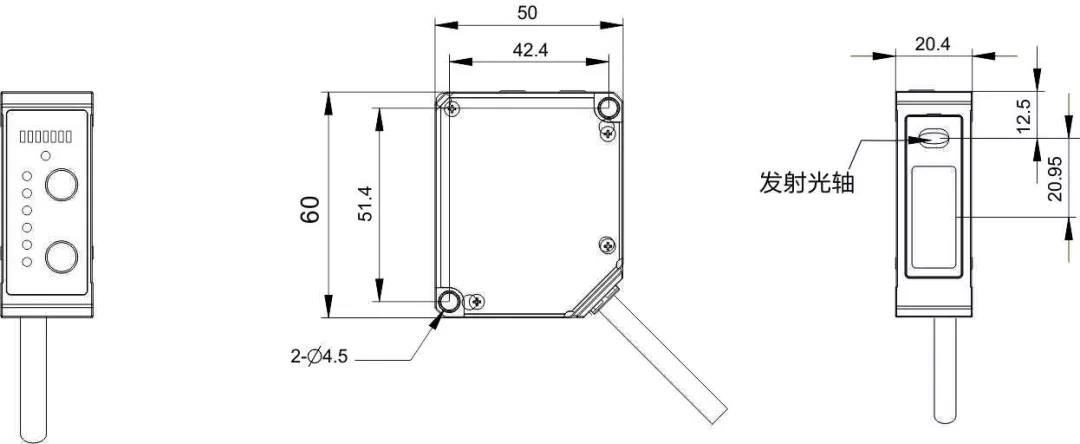

产品尺寸图

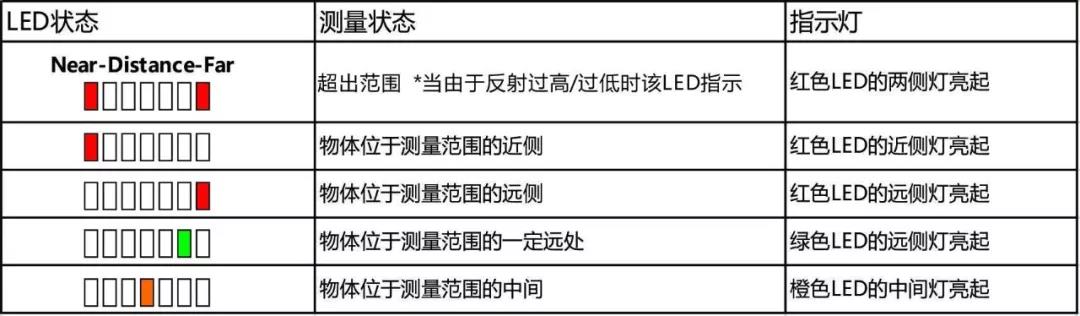

距离指示灯


操作说明

一、功能选择

1、按Select键5s进入功能设置模式,此时Teach红灯亮;

2、按Select键,选择需要设置的功能,功能对应的指示灯亮;

3、按Set键,对选中的功能进行设置;

4、功能设置完成,按住Select键5s退出功能设置模式,返回运行模式,此时Teach灯灭;


二、特殊功能选择

1、同时按Set 和 Select键5s进入特殊功能模式,此时Teach绿灯亮;

2、按Select键,选择需要设置的功能,特殊功能对应的指示灯亮;

3、按Set键,对选中的功能进行设置;

4、功能设置完成,按住Select键5s退出特殊功能模式,返回运行模式,此时Teach灯灭;


三、功能复位

在产品上电前,同时按住Set键和Select键,打开电源给产品上电,5s后放开Set键和Select键,此时所有的指示灯闪烁5次,说明己经取消之前的所有功能设置,恢复初始状态。


四、功能设置

1、模拟电压/电流输出设置(可在测量范围内的任意位置,由近到远设置4-20mA或0-10V输出)

(1)按Select键5s进入功能设置模式;

(2)按Select键,选择使4mA(0V)指示灯亮;

(3)将物体放在你想要测量的第一个点上,此是输出模拟4mA(0V)的位置;

(4)按Set键,4mA(0V)指示灯亮闪烁一次,说明设置成功;若指路示灯闪烁5次,说明设置失败,需要重新设置;

(5)按Select键,选择使20mA(10V)指示灯亮;

(6)将物做放在你想要测量的第二个点上,此是输出模拟20mA(10V)的位置;

(7)按Set键,20mA(10V)指示灯亮闪烁一次,说明设置成功;若指示灯闪烁5次,说明设置失败,需要重新设置;

(8)按Select键5s,退出功能设置模式,返回到运行状态;


2、NPN、PNP开关量输出设置(可在测量范围内的任意位置开关量输出)

一点设置:(位置的左侧没有输出,右侧有输出)

(1)按Select键5s进入功能设置模式;

(2)按Select键,选择使Q1(Q2)指示灯亮;

(3)将物体放在你想要测量的位置,并按Set键,Q1(Q2)指示灯亮闪烁一次,说明设置成功;若指路示灯闪烁5次,说明设置失败,需要重新设置;

(4)按Select键5s,退出功能设置模式,返回到运行状态;

两点设置:(两点位置之间有输出,右侧有输出)

(1)按Select键5s进入功能设置模式;

(2)按Select键,选择使Q1(Q2)指示灯亮;

(3)将物体放在你想要测量的第一个点上,并按Set键,Q1(Q2)指示灯亮闪烁一次,说明设置成功;若指路示灯闪烁5次,说明设置失败,需要重新设置;

(4)第一个点设置成功后,将物体放在你想要测量的第二个点上,并按Set键,Q1(Q2)指示灯亮闪烁2次,说明设置成功;若指路示灯闪烁5次,说明设置失败,需要重新设置;

(5)按Select键5s,退出功能设置模式,返回到运行状态;

一点反向设置:(位置的左侧有输出,右侧没有输出)

(1)按Select键5s进入功能设置模式;

(2)按Select键,选择使Q1(Q2)指示灯亮;

(3)将物体放在你想要测量的位置,并长按Set键5s,设定开关输出状态变化的位置。Q1(Q2)指示灯亮闪烁一次,说明设置成功;若指路示灯闪烁5次,说明设置失败,需要重新设置;

(4)按Select键5s,退出功能设置模式,返回到运行状态;


3、外部控制设置

(1)按Select键5s,进入功能设置模式;

(2)按Select键,选择使Q1(Q2)RC指示灯亮;

(3)通过按Set键,设置你需要的功能;

         激光关闭:指示灯闪烁一次;

         远程功能设置:指示灯闪烁两次;

         采样保持:指示灯闪烁三次;

(4)按住Select键5s,退出功能设置模式,返回到运行状态;


4、平均计数设置

(1)长按Select键5s,进入功能设置模式;

(2)按Select键,选择使Avg指示灯亮;

(3)通过按Set,选择需要的平均计数模式;

快速(1次平均):指示灯闪烁一次;

标准(4次平均):指示灯闪烁两次;

高精度(16次平均):指示灯闪烁三次;

(4)按住Select键5s,退出功能设置模式,返回到运行状态;


五、特殊功能设置

1、在反射过高/过低而无法测量时的模拟输出

(1)同时按住Set键和Select键5s进入特殊功能模式;

(2)按Select键,选择使Q1指示灯亮;

(3)通过按Set键,选择你需要的功能

         模拟固定输出100mA(11V):   指示灯闪烁一次;

         保持最后的模拟输出值:          指示灯闪烁两次;

(4)长按Select键5s,退出功能设置模式,返回到运行状态;


2、外部输入控制

(1)同时长按Set键和Select键5s进入特殊功能模式;

(2)按Select键,选择使RC指示灯亮;

(3)通过按Set键,设置你需要的功能:

         激光关闭:          指示灯闪烁一次;

         远程功能设置:   指示灯闪烁两次;

         采样保持:          指示灯闪烁三次;

         单次触发:          指示灯闪烁四次;

(4)按住Select键5s,退出功能设置模式,返回到运行状态;


3、发光时间控制

(1)同时长按Set键和Select键5s进入特殊功能模式;

(2)按Select键,选择使Avg指示灯亮;

(3)通过按Set键,设置你需要的功能:

         强:          指示灯闪烁一次

         普通:       指示灯闪烁两次

         弱:          指示灯闪烁三次

(4)按住Select键5s,退出功能设置模式,返回到运行状态;


备注:当在功能设置/特殊功能设置的模式下,在60s内没有任何设置操作时,将自动返回到运行模式。


附录

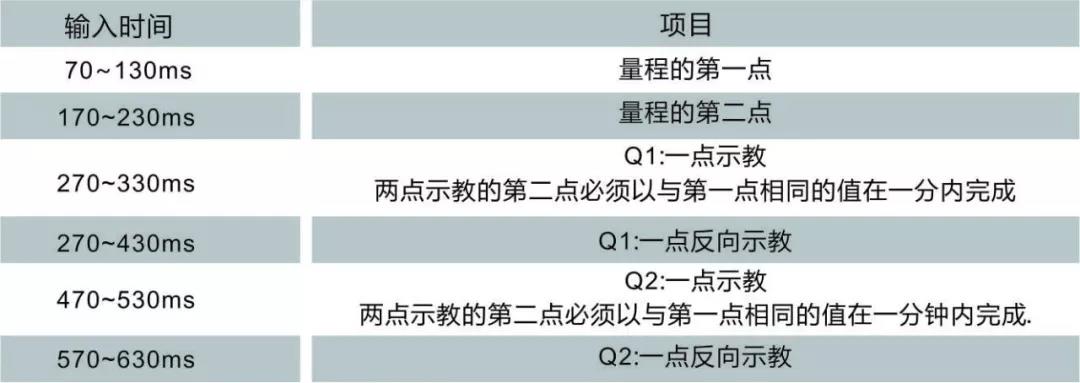

1、远程功能脉冲控制

远程功能设置是通过外部控制输入进行设定,根据外部控制输入的高电平时间不同,对不同的功能进行设定。具体功能的设定时间如下:


2、实时短路保护

当产品短路时,两端红色距离指示灯闪烁,表示此产品已进入短路保护模式,需要按Select键5s恢复正常工作。
